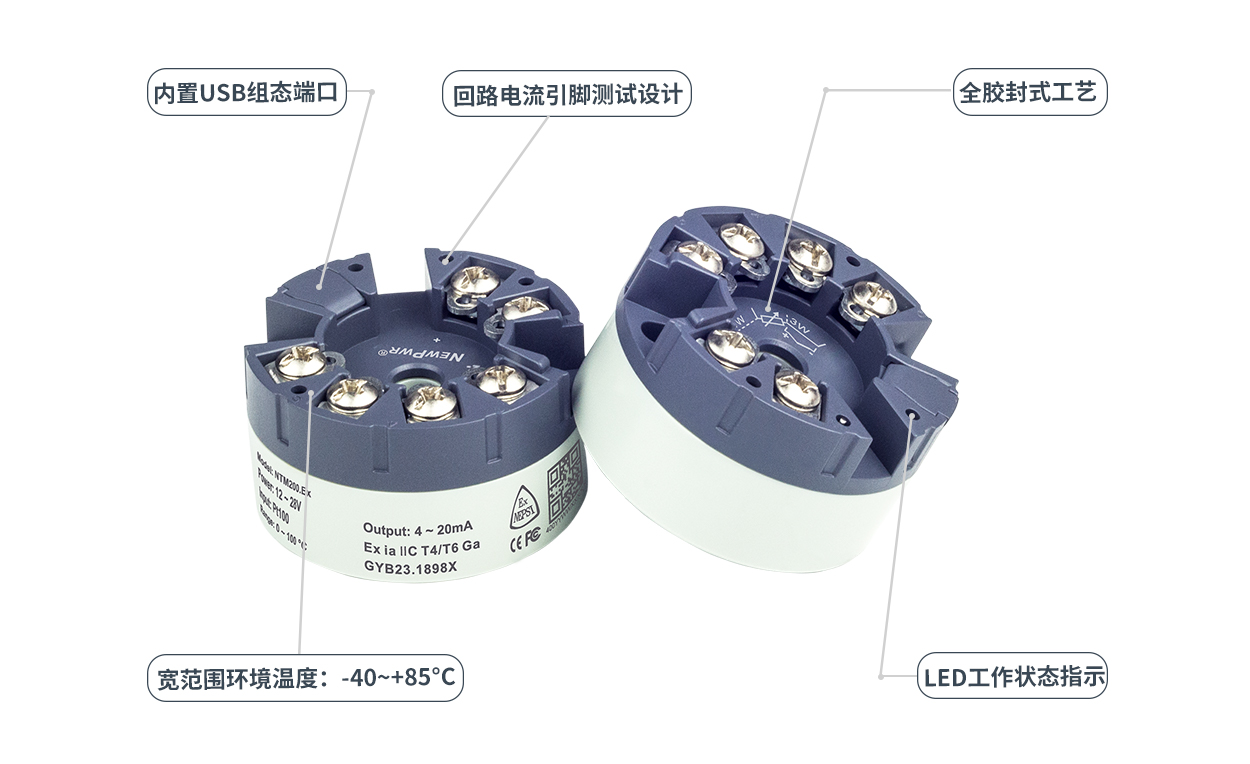

NTM210.Ex

溫度變送模塊，輸入熱電偶、毫伏信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。

輸出（具體型號見型譜）

通道

供電

HART

SIL

液晶顯示

防爆

分享
NTM210.Ex

【核心技術】




電源
供電電源 12 ~ 28 V DC 回路供電
輸入
輸入信號 熱電偶、毫伏
引線電阻 < 50Ω
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
K -270 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -100 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
毫伏信號 -10 mV ~ 120 mV ＜10 mV，0.01 mV ≥10 mV，±0.1 %F.S.
溫度漂移 0.01 %F.S./°C
基本參數
補償精度 1 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 約1s達到最終值的90%
EMC特性
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -40 ℃ ~ +85 ℃
應用場所 可安裝在0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 0.2~1.5 mm2
認證信息
產品認證 NEPSI, CE
防爆等級 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.9 V (5、6端子間)
Io 24 mA (5、6端子間)
Po 36 mW (5、6端子間)
Co 40 μF (5、6端子間)
Lo 40 mH (5、6端子間)
Ui 28 V (1、2端子間)
Ii 93 mA (1、2端子間)
Pi 670 mW (1、2端子間)
Ci 近似為0 (1、2端子間)
Li 近似為0 (1、2端子間)
