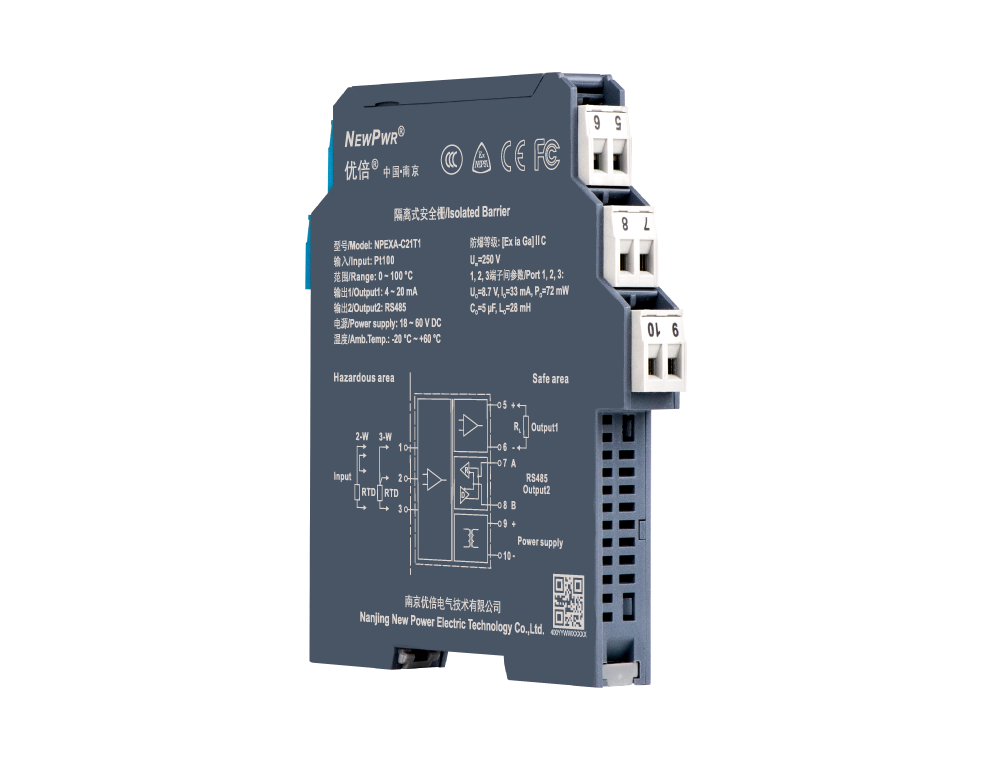

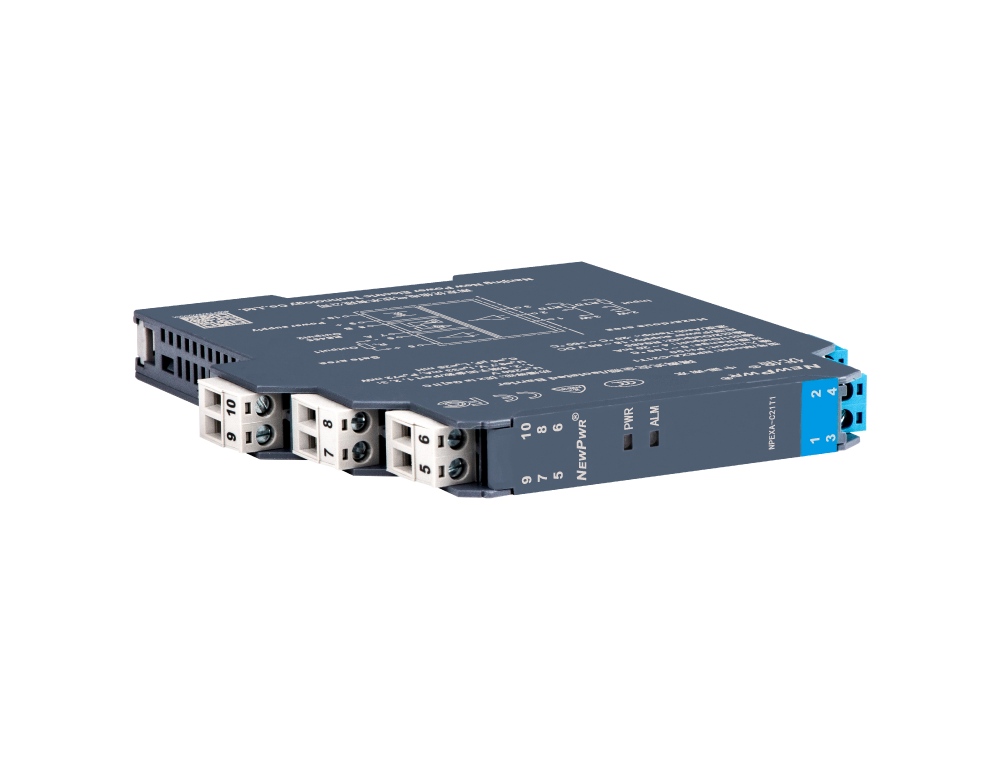

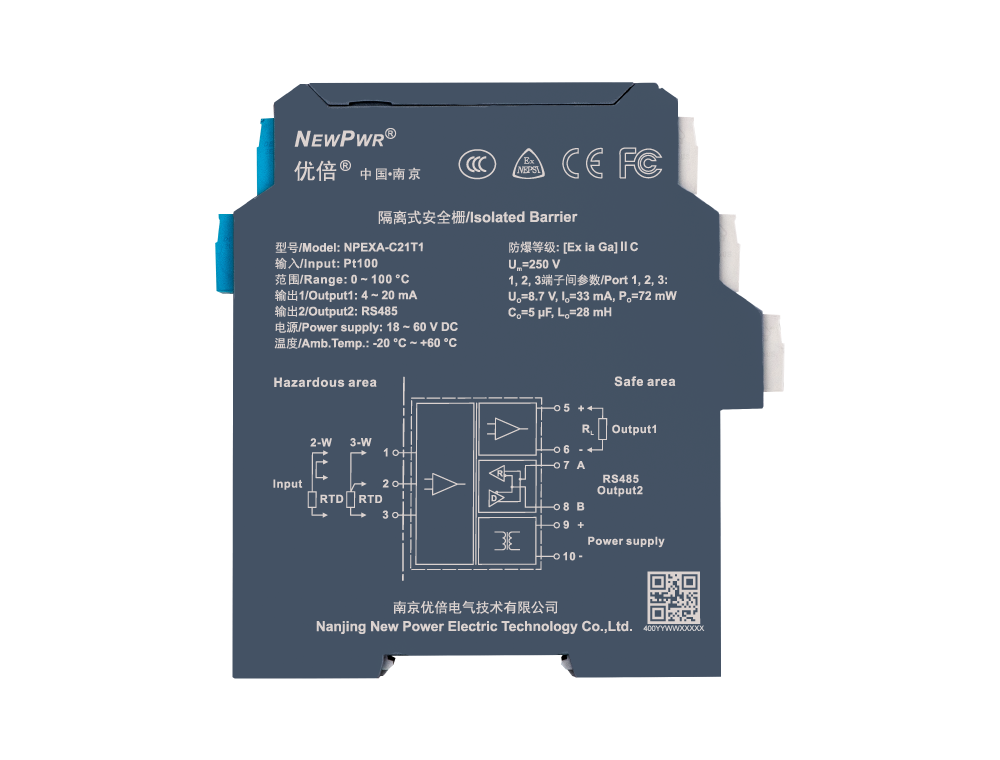

NPEXA-C21T1
【核心技術】
【安裝與拆卸】
安裝 拆卸
| 供電電源 | 18 ~ 60 V DC |
| 輸入信號 | Pt100、Cu100、Cu50、BA1、BA2等熱電阻 |
| 引線電阻 | ≤ 20 Ω/線 |
| 輸出信號 | 輸出1：4 ~ 20 mA；輸出2：RS485 |
| 允許負載 | RL ≤ 550 Ω |
| 通訊參數 | MODBUS-RTU，距離≤ 1000 m，節點數≤ 32 |
| 波特率 | ≤ 19.2 kbps |
| 轉換精度 | 信號類型 | 測量范圍 | 量程范圍/轉換精度 | |
| Pt100 | -200 ℃ ~ +850 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu50 | -50 ℃ ~ +150 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| Cu100 | -50 ℃ ~ +150 ℃ | ＜100 ℃，±0.1 ℃ | ≥100 ℃，±0.1 %F.S. | |
| 溫度漂移 | 40 ppm/℃ |
| 響應時間 | ≤ 500 ms |
| 工作功耗 | 1.3W |
| 電磁兼容 | IEC 61326-3-1 |
| 介電強度 | ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側) |
| 絕緣電阻 | ≥ 100 MΩ (輸入/輸出/電源) |
| 工作溫度 | -20 ℃ ~ +60 ℃ |
| 儲存溫度 | -40 ℃ ~ +80 ℃ |
| 應用場所 | 安裝于安全區，可連接0區、1區、2區；∥A、∥B、∥C、ⅢC；T4 ~ T6危險區的本安設備 |
| 輸出狀態 | 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出0 V/mA)，但最大不超出輸出量程上限的110% (如0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA) |
| 連接方式 | 螺釘連接 |
| 規格尺寸 | 寬12.8 mm×高110 mm×深117 mm |
| 安裝方式 | DIN35 mm導軌安裝 |
| 產品認證 | NEPSI, CE, FCC, CCC |
| 防爆等級 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高電壓（Um） | 250 V |
| Uo | 8.7 V (1、2、3端子間) |
| Io | 33 mA (1、2、3端子間) |
| Po | 72 mW (1、2、3端子間) |
| Co (∥C) | 5 μF (1、2、3端子間) |
| Lo (∥C) | 28 mH (1、2、3端子間) |
